Enkelvoudig glijdende verticale spuitgietmachine

Inleiding:

De verticale spuitgietmachine met één schuif is een speciale verticale spuitgietmachine. Het belangrijkste kenmerk is het "single-slide" matrijsinstallatiesysteem. De bovenste mal zit vast en de onderste mal schuift eruit. De mal wordt geopend en gesloten en het product wordt verwijderd door de beweging van de schuif. De verticale spuitgietmachine met één schuif is geschikt voor het gieten van verschillende kunststofmaterialen, vooral bij precisiespuitgieten en inzetgieten.

BEKIJK MEER

Spuitgietmachine Cutaway: verticale versus horizontale structuurgeleider 2026-Aug-07
Snijd een spuitgietmachine doormidden en het opengewerkte aanzicht laat precies zien hoe polymeerpellets afgewerkte onderdelen worden: waar de schroef smelt en materiaal injecteert, hoe de mal onder tonnage gesloten wordt gehouden en hoe het onderdeel na afkoeling wordt uitgeworpen. Voor engineers, inkoopteams en...
Stroomverbruik spuitgietmachines: echte gegevens en kostenbesparingen 2026-Jul-31
Reduceren spuitgietmachine stroomverbruik is geen kwestie van giswerk, maar van nauwkeurige berekening en machineselectie. Gegevens uit de sector bevestigen dat de energiekosten oplopen tot 30% van de totale productiekosten in een typische vormfaciliteit. Een standaard hy...
Hydraulische versus elektrische spuitgietmachine: een datagestuurde beslissingsgids 2026-Jul-24
Als je nu een duidelijk eentwoord nodig hebt: an elektrische spuitgietmachine vermindert het energieverbruik doorgaans met 40–70%, verbetert de herhaalbaarheid tot ±0,01 mm en schakelt 15–25% sneller dan een vergelijkbare hydraulische machine, maar kost vooraf 30–50% meer. Hy...

Gestroomlijnde en efficiënte structuur	Het vaste glijvormontwerp vereenvoudigt de mechanische structuur en zorgt tegelijkertijd voor operationele stabiliteit, waardoor het aantal storingen wordt verminderd en de onderhoudskosten worden verlaagd.
Uitstekend ruimtegebruik	De compacte behuizing verkleint de voetafdruk aanzienlijk, waardoor deze bijzonder geschikt is voor productieomgevingen met beperkte ruimte, zoals kleine werkplaatsen of productielijnindelingen met hoge dichtheid.
Aanpasbaar aan meerdere scenario's	De open verticale structuur ondersteunt diverse inzetvormbehoeften (zoals metalen inzetstukken, elektronische componenten, enz.) en productietaken kunnen snel worden gewisseld zonder complexe aanpassingen.
Handige samenwerking tussen mens en machine	De intuïtieve bedieningsinterface en het schuifvormige ontwerp vergemakkelijken handmatig laden en lossen. Het is ook compatibel met de integratie van robotarmautomatisering en kan eenvoudig worden geüpgraded naar semi-automatische/volautomatische productiecellen, waarbij efficiëntie en flexibiliteit in evenwicht worden gebracht.
Productie-efficiëntie	Injectie-/koelprocessen worden parallel uitgevoerd, wat resulteert in een snel productietempo
Automatisering integratie	Gestandaardiseerde robotarminterface om automatiseringstransformatie te vergemakkelijken
Uitstekende kosteneffectiviteit	Terwijl de geautomatiseerde uitbreidingsmogelijkheden behouden blijven op basis van een vereenvoudigde structuur, wordt er rekening gehouden met de economische haalbaarheid van kleine en middelgrote batchproductie en het potentieel voor toekomstige capaciteitsuitbreiding, met een aanzienlijk rendement op de investering.

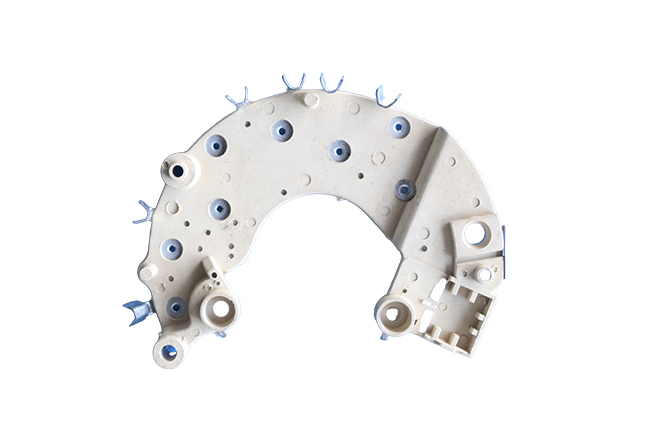

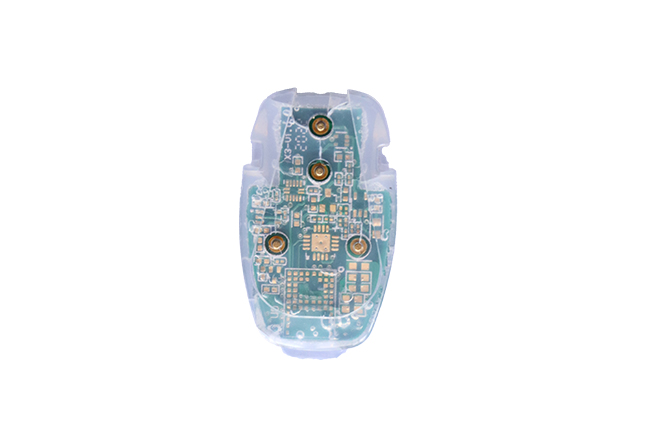

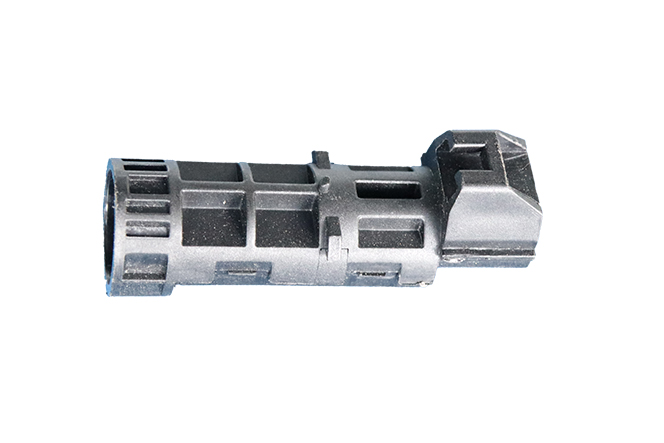

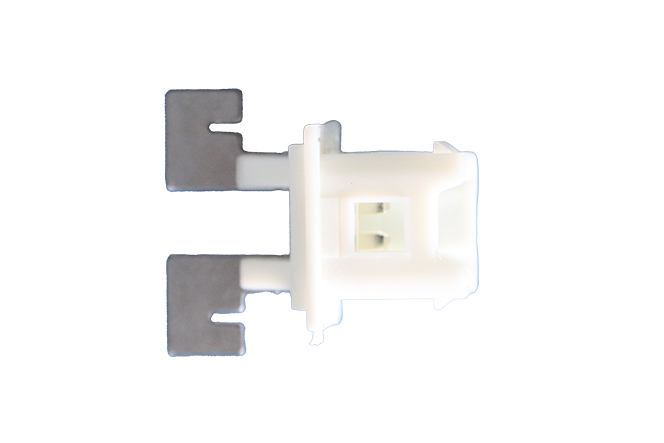

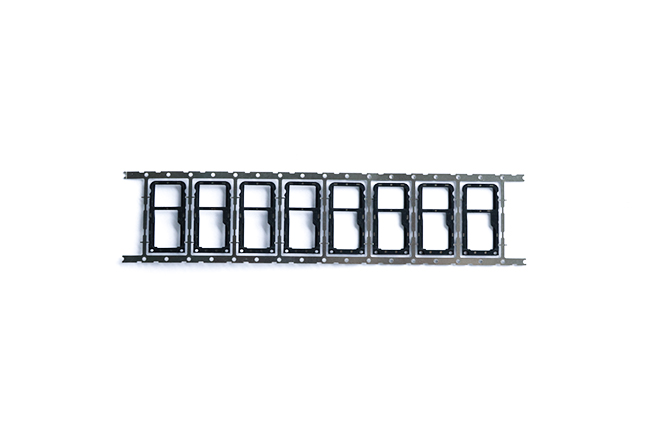

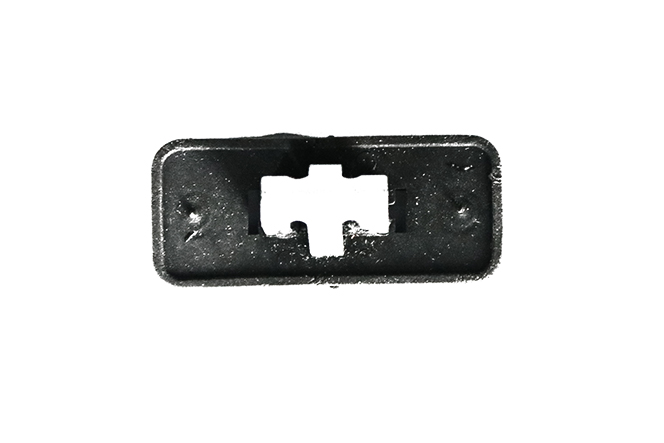

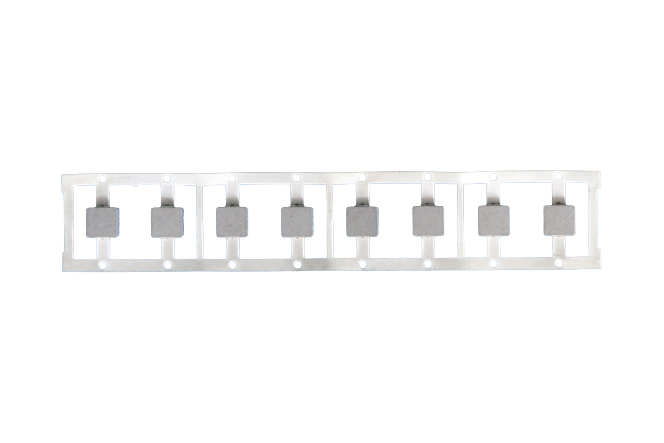

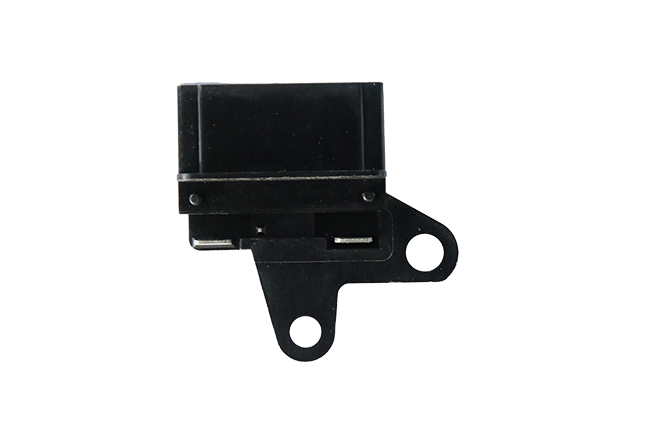

Belangrijkste toepassingsgebieden	Typische toepassingsscenario's
Elektronica en elektrische industrie	Precisieconnectoren (zoals USB-interfaces, terminals, connectoren) Miniatuur elektronische componenten (sensorbehuizingen, relaiscomponenten, schakelaarsamenstellen), kabelsamenstellen (injectie-overmolding)
Auto-onderdelen	Kleine functionele onderdelen (lichtgeleidingsstrips, sleutelmodules, interieurbekleding) Elektrische componenten (zekeringkasten, kabelboomconnectoren, behuizingen van de elektronische regeleenheid (ECU))
Medische en verbruiksartikelen	Medische apparaten (spuitplunjers, handvatten voor chirurgische gereedschappen, behuizingen voor testkaarten) Laboratoriumbenodigdheden (centrifugebuisdoppen, pipetpunten, etc.)
Dagelijkse benodigdheden en hardware	Producten met metalen inzetstukken (ritstrekkers, knopen, gereedschapshandvatten) Composietonderdelen uit meerdere materialen (basis van tandenborstelharen, deksel voor cosmetische verpakking)
Industriële onderdelen	Tandwielen en transmissiecomponenten (kunststof tandwielen met daarin ingebedde metalen assen) Afdichtingen en isolatiedelen (O-ringen ingebed, isolerende pakkingen)

Artikel			Eenheid	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Injectie-eenheid	Schroefdiam		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Injectiedruk		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Theoretisch opnamevolume		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Schot gewicht		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Injectiesnelheid		cm³/sec	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Schroef slag		mm	100				120				140				150					160					180					200				240
	Schroef tarief		toerental	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Injectiesnelheid		mm/sec	130				130				130				130					120					120					120				120
	Temperatuursectie (zone)		-	5				5				5				5					5					5					5				5
Klemmen eenheid	Klemmen force		ton	35				45				60				80					100					120					160				200
	Openingskracht		ton	3.8				4.3				9.2				14					17					20					20				25
	Vaste tafel	Tafelgrootte	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Trekstang	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Afmeting enkele schuiftafel		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Draaitafel	Tafelgrootte	mm	700				800				900				1000					1100					1300					1600				1800
		Maximale vormgrootte	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. dikte van de mal		mm	140				160				200				250					250					300					350				400
	Openingsslag		mm	180				200				200/250				250					250					300					350				400
	Daglicht openen		mm	320				360				400 (vast)/450 (roterend)				500					500					600					700				800
Elektrisch	Uitwerpkracht		ton	1.5				1.5				1.5				3					3					5					6				6
	Uitwerperslag		mm	37(Vast)		100 (glijdend, roterend)		37(Vast)		100 (glijdend, roterend)		37		100		50			100		50			100		50		100			50		100		100
	Max. Druk		kg/cm2	140				140				140				140					140					140					140				170
	Volume olietank		liter	100(Vaste tafel)/140(schuifbaar)/160(roterend)				120 (vaste tafel)/160 ((schuifbaar, roterend)				165 (vaste tafel)/260 (schuifbaar)/290 (roterend)				200 (vaste tafel)/280 (schuifbaar, roterend)					310(Vaste tafel)/330(schuifbaar,draaibaar)					350 (vaste tafel)/380 (schuifbaar, roterend)					480 (vaste tafel)/560 (schuifbaar)				510(Vaste tafel,schuifbaar,draaibaar)
	Koelwatervolume		liter/hr	50				50				60				80					80					80					80				80
	Systeemmotor		kW	5.5				5.5				7.5				18.5					22					30					37				47
	Verwarming		kW	4.5				5.8				6.6				8.8					11					13					16				17
	Totaal wattage		kW	10				11.3				14.1				27.3					33					43					53				64
Anders	Machinegewicht		ton	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Machinegrootte (LBH)		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1W2,0H4,7	3,2B2,2H4,9	433,4
