Standaard verticale spuitgietmachine

Inleiding:

De standaard verticale spuitgietmachine is een type spuitgietapparatuur met verticale matrijssluiting en verticale injectie. Het heeft een verticale lay-out, waarbij zowel de sluit- als de injectierichting langs de verticale as bewegen, waardoor ruimte wordt bespaard en de handmatige of robotachtige plaatsing van inzetstukken wordt vergemakkelijkt. Het is geschikt voor de productie van complexe onderdelen die een uiterst nauwkeurige uitlijning vereisen.

Bekijk meer

Over spuitgietmachines: hoe ze werken, typen en koopgids 2026-Oct-10
Een spuitgietmachine maakt van kunststofkorrels, siliconen of een andere smeltverwerkbare verbinding een eindproduct. Het smelt het materiaal, injecteert het onder druk in een gesloten mal, houdt het vast terwijl het onderdeel afkoelt, opent vervolgens de mal en werpt het onderdeel uit. Tonnage, schroefdiamet...
Levensverwachting van spuitgietmachines: typische levensduur en sleutelfactoren 2026-Sep-28
Als u een verouderde pers vervangt of budgetteert voor nieuwe apparatuur, is de eerste vraag meestal dezelfde: hoeveel jaar betrouwbare productie zal een spuitgietmachine opleveren? Het eerlijke antwoord, gebaseerd op de levensduur van OEM-ontwerpen en tientallen jaren praktijkervaring, is: 10 tot 20 ...
Opstartprocedure spuitgietmachine: stapsgewijze handleiding voor veilige bediening 2026-Sep-22
Een opstartprocedure voor een spuitgietmachine bestaat uit de vaste volgorde van veiligheidscontroles, hydraulisch opwarmen, vatverwarming, zuiveren en proefverificatie die een machine van koud en inactief brengt naar het produceren van het eerste acceptabele onderdeel. Als het goed wordt gedaan, duurt het 30...

Ontwerp met verticale klemming en verticale injectie	Geschikt voor insert-molding en secundair spuitgieten (inkapseling), waardoor nauwkeurige plaatsing van inserts door handmatige of robotarmen wordt vergemakkelijkt, waardoor de productiestabiliteit wordt verbeterd De verticale matrijssluitstructuur vermindert het vloeroppervlak en is geschikt voor een compacte werkplaatsindeling
Zeer nauwkeurig gieten	Verminder bramen en flitsen, verbeter de productopbrengst en zijn geschikt voor producten met strikte maatvereisten, zoals elektronische precisieonderdelen, medische producten en auto-onderdelen.
Elektrisch/servosysteem optioneel	Elektrisch injectiesysteem: energiebesparend en efficiënt, geschikt voor vormprocessen met hoge precisie en hoge responsvereisten (zoals optische onderdelen en dunwandige onderdelen). Standaard servosysteem: stabiel en betrouwbaar, geschikt voor conventionele spuitgietbehoeften, waarbij energieverbruik en prestaties in balans zijn
Mogelijkheden voor aanpassing van grote hoeveelheden	Modellen met een sluitkracht van meer dan 200 ton kunnen worden aangepast om te voldoen aan de behoeften van grote wisselplaten, dikwandige onderdelen of spuitgieten van composiet uit meerdere materialen. De sjabloongrootte, uitwerpmethode en andere configuraties kunnen worden aangepast aan de behoeften van de klant.
Compatibiliteit van automatisering	Kan worden gebruikt met geautomatiseerde systemen zoals robots, in-mold labeling (IML) en visuele inspectie om efficiënte massaproductie te bereiken Ondersteunt draaitafel- of schuifplaatontwerp met meerdere stations om de spuitgietefficiëntie van meerdere kleuren/multimaterialen te verbeteren.
Multi-materiaal aanpassing	Ondersteuning van speciale processen zoals dubbele kleur, zachte en harde lijmcomposiet, enz.
Bespaar ruimte	Het verticale ontwerp neemt een klein oppervlak in beslag en is geschikt voor compacte productie-indelingen.

Belangrijkste toepassingsgebieden	Typische toepassingsscenario's

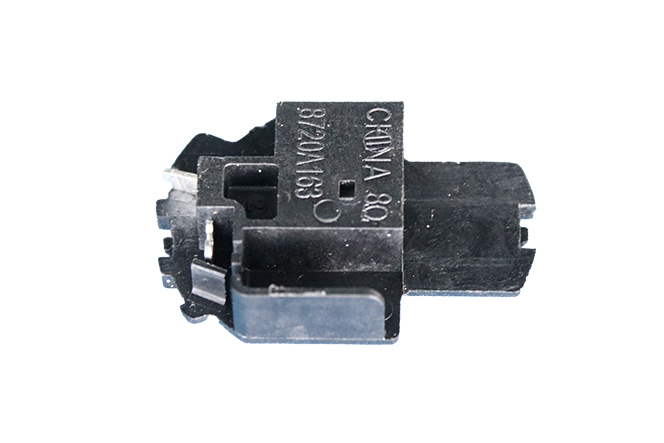

Elektronica en elektrische apparaten	Precisieconnectoren, sensorverpakkingen, spoelspoelverpakkingen
Auto-onderdelen	Sensorbehuizing, kabelboomconnectoren, interieuronderdelen
Medische producten	Spuitonderdelen, laboratoriumverbruiksartikelen, handvatten voor chirurgische instrumenten
Hardware-inkapseling	Spuitgieten met metalen inzetstukken, handgrepen voor gereedschap, accessoires voor keukengerei
Dagelijkse benodigdheden	Cosmetische verpakkingen, huishoudelijke artikelen, speelgoed
Industriële onderdelen	Onderdelen met schroefdraad, optische componenten, nieuwe energiecomponenten

Artikel			Eenheid	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Injectie-eenheid	Schroefdiam		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Injectiedruk		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Theoretisch opnamevolume		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Schot gewicht		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Injectiesnelheid		cm³/sec	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Schroef slag		mm	100				120				140				150					160					180					200				240
	Schroef tarief		toerental	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Injectiesnelheid		mm/sec	130				130				130				130					120					120					120				120
	Temperatuursectie (zone)		-	5				5				5				5					5					5					5				5
Klemmen eenheid	Klemmen force		ton	35				45				60				80					100					120					160				200
	Openingskracht		ton	3.8				4.3				9.2				14					17					20					20				25
	Vaste tafel	Tafelgrootte	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Trekstang	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Afmeting enkele schuiftafel		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Draaitafel	Tafelgrootte	mm	700				800				900				1000					1100					1300					1600				1800
		Maximale vormgrootte	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. dikte van de mal		mm	140				160				200				250					250					300					350				400
	Openingsslag		mm	180				200				200/250				250					250					300					350				400
	Daglicht openen		mm	320				360				400 (vast)/450 (roterend)				500					500					600					700				800
Elektrisch	Uitwerpkracht		ton	1.5				1.5				1.5				3					3					5					6				6
	Uitwerperslag		mm	37(Vast)		100 (glijdend, roterend)		37(Vast)		100 (glijdend, roterend)		37		100		50			100		50			100		50		100			50		100		100
	Max. Druk		kg/cm2	140				140				140				140					140					140					140				170
	Volume olietank		liter	100(Vaste tafel)/140(schuifbaar)/160(roterend)				120 (vaste tafel)/160 ((schuifbaar, roterend)				165 (vaste tafel)/260 (schuifbaar)/290 (roterend)				200 (vaste tafel)/280 (schuifbaar, roterend)					310(Vaste tafel)/330(schuifbaar,draaibaar)					350 (vaste tafel)/380 (schuifbaar, roterend)					480 (vaste tafel)/560 (schuifbaar)				510(Vaste tafel,schuifbaar,draaibaar)
	Koelwatervolume		liter/hr	50				50				60				80					80					80					80				80
	Systeemmotor		kW	5.5				5.5				7.5				18.5					22					30					37				47
	Verwarming		kW	4.5				5.8				6.6				8.8					11					13					16				17
	Totaal wattage		kW	10				11.3				14.1				27.3					33					43					53				64
Anders	Machinegewicht		ton	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Machinegrootte (LBH)		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1W2,0H4,7	3,2B2,2H4,9	433,4
